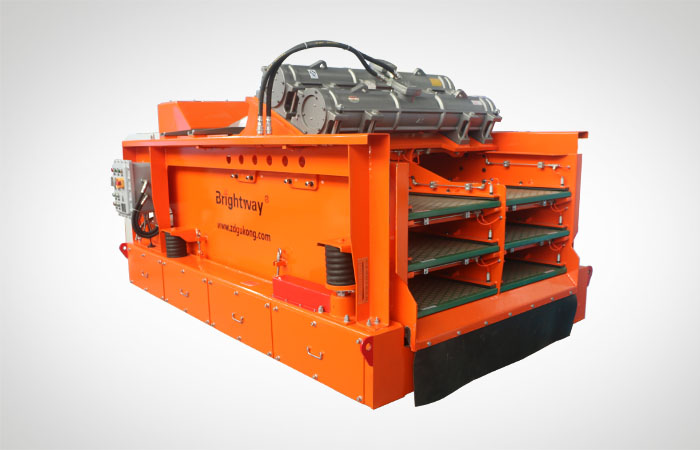

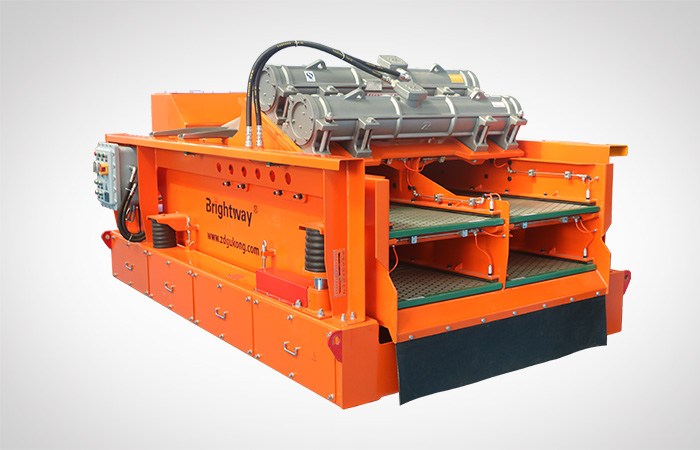

多層振動篩

正道能源BWZSQ系列多層泥漿振動篩是正道能源適應新型固控系統而研發的一款新型多級振動篩。具有自主知識產權和發明專利。

? 8.5G高強激振力，篩分精度更高
? 9m2超大篩面，泥漿處理量更大
? 高品質升降裝置，快速自由調節不跑漿
? 有限元分析，篩體結構更結實耐用
? 篩型可多層多聯設計定制，規格更全

產品圖冊下載

029-89305761

產品介紹

相關閱讀

多層泥漿振動篩

多層振動篩是一種區別于傳統單層振動篩新型泥漿篩分設備。多層振動篩配置有2層或者3層篩網，每個篩網模塊化安裝，篩分面積更大是傳統振動篩的3倍以上，其配置有大功率激振電機，可快速高效地分離高粘度高比重的泥漿，其篩分精度更高。

正道能源BWZSQ系列多層振動篩，配置有2套3.5KW大功率激振電機，16-24張模塊篩網，每個篩網模組是傳統篩網的四分之一，具有超大過濾面積的同時，可減少篩網損壞更換的成本；篩網過濾面積達9個多平米，處理量可達180方每小時；可過濾15~425微米固體顆粒；可替代傳統振動篩/除砂器/除泥器，實現三級一體分離。正道能源BWQZS多層泥漿振動篩可廣泛應用到石油鉆井固控，天然氣鉆井固控，煤層氣鉆井固控等領域。能快速有效地分離高比重泥漿，提升鉆井液循環速度。客戶可根據ZJ20-90不同規格鉆機來選配。

正道能源多層振動篩優勢

正道能源BWQZS系列多層振動篩是由大功率激振電機，模塊化篩網，氣囊壓緊篩網裝置，品牌電控系統，液壓升降裝置及篩箱本體等組成。振動篩整體強度大，可承受高強度激振力，結實耐用?？煽焖俑咝У胤蛛x高粘度高比重泥漿。

大功率激振電機

80KN 大激振力，高強度鋁合金材質，力質比遠大于一般電機，軸承加入“終身”潤滑油，可實現3000-5000小時超長工作時間；

模塊化篩網

單塊篩網重量更輕，掛鉤式設計，大大地縮短篩網更換時間，絲網采用日本進口材質，使用壽命更長，平均使用壽命≥1000小時。

氣動壓緊裝置

氣動控制元器件集成在一個操作柜中，充氣、放氣一鍵式操作，有氣體單向控制閥防止氣體回流。

品牌電控柜

品牌防爆電控系統，防爆更耐腐電氣元件放在振動篩后側，減少振動對電氣元件的影響。

液壓升降裝置

液壓升降裝置舉升重量比普通升降裝置提升 200%，耐腐蝕性提升500%?？蓪?shí)現快速自由調節，不跑漿。

正道能源多層振動篩技術參數

正道能源BWQZS系列多層泥漿振動篩規格包括：BWQZS216型，BWQZS324型等2種常規型，具體參數規格參見下方技術參數表。

參數名稱	BWZSQ324	BWZSQ216
處理量	180m3/h（40目）	180m3/h（40目）
電機功率	2×3.5kw(2×4.7HP)	2×3.5kw(2×4.7HP)
分離級別	15-425μm	47-425μm
雙振幅	≥6.5mm	≥6.5mm
過濾面積	9.52㎡	6.35㎡
篩網規格	650×620×24張	650×620×16張
規格尺寸	3250x1865x1750 mm	3250x1865x1650 mm
單篩重量	3350kg	3200kg

多層振動篩參數說明

設備認證：IEC/UL/ATEX/CE；
電制選型：220-240V/ 50Hz, 380-415V/ 50Hz, 440-480V/ 60Hz, 575-600V/ 60Hz；
環境溫度：30°C (86°F)；設計范圍：-40-50℃ (-40-122°F)；噪音控制：75-85 dBA；
振動電機選型可根據客戶要求配置，防爆與非防爆可根據行業要求選型；
振動篩網可根據客戶要求選型，鐵框架，復合材質或平板波浪篩網；
以上設備的處理量是在泥漿密度:1.2 g/cm3, 泥漿粘度:45s, 篩網: 40 mesh測得；

多層振動篩

傳統鉆機泥漿固控系統一般是由泥漿振動篩泥漿清潔器離心機等固控設備組成的，而泥漿振動篩作為一級固控設備，一般有2個或者2個以上的單層規格振動篩組成。而雙層和三層泥漿振動篩的應用不是簡單的多增加了幾層篩網，而是從根本上改進和升級了鉆井泥漿固控工藝。其表現在：

多層振動篩和傳統單層振動篩相比，體積更大，激振力更大，篩網更多，篩分面積更大，處理量更大等特點，而這些特點反映到處理結果上，多層振動篩處理后的精度可達到

一體機的程度。也就是多層振動篩在某種情況下能取代傳統泥漿固控系統中一級固控振動篩和二級除砂除泥一體機。

第一，升級了鉆井泥漿固控工藝。采用多層振動篩，意味著對整個鉆機固控系統要全部?jī)?yōu)化重新設計，及傳統的鉆井固控系統布局和設備排列等就要改變，比如，采用多層篩，去掉了傳統的振動篩和除砂除泥器砂泵等，固控系統的體積和規模就會變小，系統也會一起重新設計布局優化。

第二，減少設備投入節約設備成本，少了設備就少了能源消耗，其中實現了節能。傳統固控系統除泥除砂一體機砂泵每臺功率55KW/75KW，正常2臺工作，每小時耗電110千瓦時，每天耗電2200千瓦時，每月耗電66000千瓦時，每年耗電132000千瓦時；而除泥除砂一體機振動篩功率3.88KW，每小時耗電3.88千瓦時，每天耗電77.6千瓦時，每月耗電2328千瓦時，每年耗電4556千瓦時。如果使用了多層振動篩，每年大約可節約136656千瓦時的電，相當于節約21.45噸柴油，減少排放66.5噸二氧化碳。
