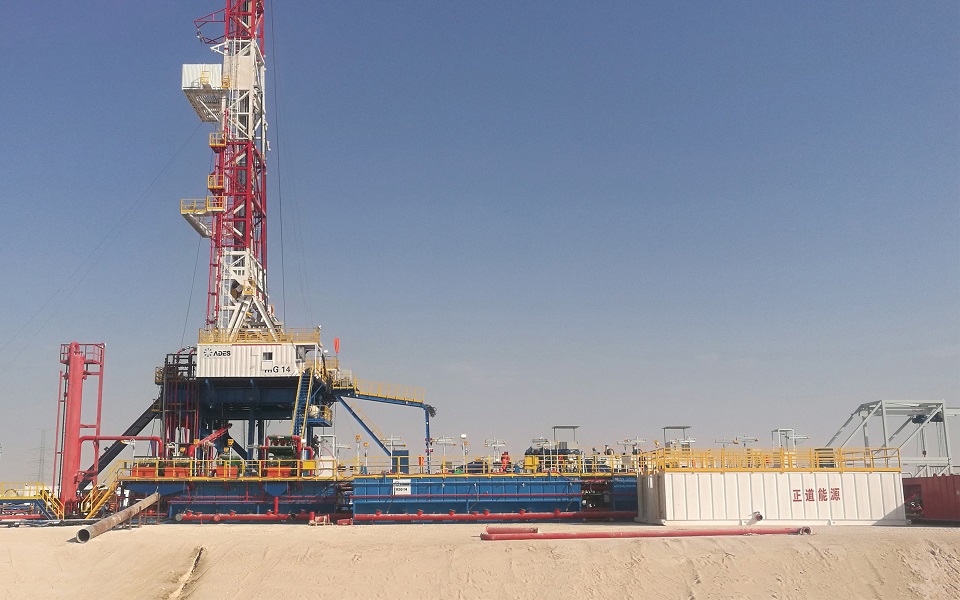

第二套ZJ90固控系統助力新疆9000米超深井鉆井工程
954近日，正道能源第二套ZJ90固控系統助力新疆9000米超深井鉆井工程，該套鉆井固控系統是去年正道能源同新疆塔里木油田簽定的3套9000米超深井鉆井固控系統合作項目中的第2套系統。
查看全文3000-9000米鉆井ZJ30-ZJ90鉆機固控系統設備配置表
石油鉆井工程中，鉆機固控系統設備配置通常是由鉆井深度和鉆機的規格來決定的，常見的鉆機規格有：2000米鉆井（550hp）ZJ20鉆機；3000米鉆井（750hp）ZJ30鉆機；4000米鉆井（1000hp）ZJ40鉆機；5000米鉆井（1500hp）ZJ50鉆機；7000米鉆井（2000hp）ZJ70鉆機；9000米鉆井（3000hp）ZJ90鉆機等，而相對應就有：ZJ20鉆機固控系統；ZJ30鉆機固控系統；ZJ40鉆機固控系統；ZJ50鉆機固控系統；ZJ70鉆機固控系統；ZJ90鉆機固控系統等。
而相同的鉆井深度和鉆機規格，因工況差異，也會在固控系統配置過程有所不同。正道能源公司根據多年井場固控系統設計應用經驗來總結一批，常見的鉆機固控系統設備配置，共各位朋友參考學習（注：內容僅供參考，實際配套數量根據現場情況而定）本套固控系統配置表能夠滿足3000至9000ｍ鉆井工藝的要求。以保證鉆井泥漿的凈化、循環、配制、加重和儲備等工作順利進行。
正道能源固控系統主要設備配置有：液氣分離器、泥漿振動篩、真空除氣器、泥漿清潔器和鉆井液離心機五級凈化裝置以及泥漿罐、水罐，油罐，泥漿攪拌器，混漿漏斗，供給泵（砂泵）補給設備（泵 罐）等組成。參考文章《石油鉆井工程八大設備-鉆井固控設備》
固控系統管匯配置包括：高架管路（從井口至泥漿振動篩），罐底連通管路，泥漿泵吸入管路、混漿吸入管路，混漿排出管路、清水管路、泥漿槍管路、等各種管匯。參考文章《鉆機固控系統管匯詳解》
固控系統輔助件配置：走道、梯子、欄桿、防爆燈、坐崗房、藥品罐、電控系統等。
3000米鉆井（750hp）ZJ30鉆機固控系統設備配置表
| 序號 | 固控設備 | 固控設備型號 | 數量 | 單臺設備參數 |
|---|---|---|---|---|
| 1 | 液氣分離器 | BWZYQ800 | 1 | 180-240 m3/h |
| 2 | 點火裝置 | YPD-20/3 | 1 | |
| 3 | 泥漿振動篩 | BWZS103 | 2 | ≤120m3/h |
| 4 | 真空除氣器 | BWZCQ240 | 1 | ≤240m3/h |
| 5 | 除砂除泥一體機 | BWZJ103-1S8N | 1 | |
| 6 | 鉆井液離心機 | BWLWF450x842N | 1 | |
| 7 | 除砂泵 | BWSB6X5x12 37KW | 1 | 37KW |
| 8 | 除泥泵 | BWSB6X5x12 37KW | 1 | 37KW |
| 9 | 泥漿罐 | 50方x3具 | 3 | |
| 10 | 泥漿攪拌器 | BWJBQ11 KW | 7 | 11KW |
| 11 | 泥漿槍 | BWNJQ50-3 | 7 | |
| 12 | 液下供漿泵 | BW50YZ50-12 | 1 | |
| 13 | 射流混漿裝置 | BWSLH150-50 | 1 | |
| 14 | 混漿泵 | BWSB6X5X12 37KW | 1 | 37KW |
4000米鉆井（1000hp）ZJ40鉆機固控系統設備配置表
| 序號 | 固控設備 | 固控設備型號 | 數量 | 單臺設備參數 |
|---|---|---|---|---|
| 1 | 液氣分離器 | BWZYQ1000 | 1 | 260~320m3/h |
| 2 | 點火裝置 | YPD-20/3 | 1 | |
| 3 | 泥漿振動篩 | BWZS103 | 2 | ≤120m3/h |
| 4 | 真空除氣器 | BWZCQ270 | 1 | ≤270m3/h |
| 5 | 除砂除泥一體機 | BWZJ103-2S12N | 1 | |
| 6 | 除砂泵 | BWSB8X6-13-55KW | 1 | 55KW |
| 7 | 除泥泵 | BWSB8X6-13-55KW | 1 | 55KW |
| 8 | 泥漿罐 | 50方x5具 | 5 | |
| 9 | 泥漿攪拌器 | BWJBQ11KW | 14 | 11KW |
| 10 | 泥漿槍 | BWNJQ50-3 | 14 | |
| 11 | 鉆井液離心機 | BWLWF450×842 | 1 | |
| 12 | 液下供漿泵 | BW50YZ50-12 | 1 | |
| 13 | 射流混漿裝置 | BWSLH150-50 | 2 | |
| 14 | 剪切泵 | N/A | 0 | |
| 15 | 混漿泵 | BWSB8X6-13-55KW | 2 | 55KW |
5000米鉆井（1500hp）ZJ50鉆機固控系統設備配置表
| 序號 | 固控設備 | 固控設備型號 | 數量 | 單臺設備參數 |
|---|---|---|---|---|
| 1 | 液氣分離器 | BWZYQ1000 | 1 | 260~320m3/h |
| 2 | 點火裝置 | YPD-20/3 | 1 | |
| 3 | 泥漿振動篩 | BWZS103 | 3 | ≤120m3/h |
| 4 | 真空除氣器 | BWZCQ270 | 1 | ≤270m3/h |
| 5 | 除砂除泥一體機 | BWZJ103-2S12N | 1 | |
| 6 | 除砂泵 | BWSB8X6-13-55KW | 1 | 55KW |
| 7 | 除泥泵 | BWSB8X6-13-55KW | 1 | 55KW |
| 8 | 泥漿罐 | 50方x10具 | 10 | |
| 9 | 泥漿攪拌器 | BWJBQ15KW | 21 | 15KW |
| 10 | 泥漿槍 | BWNJQ50-3 | 12 | |
| 11 | 鉆井液離心機 | BWLWF450×842+BWLWF365 | 1+1 | |
| 12 | 液下供漿泵 | BW50YZ50-12 | 2 | |
| 13 | 射流混漿裝置 | BWSLH150-50 | 3 | |
| 14 | 剪切泵 | BWJQB6545-55KW | 1 | 55KW |
| 15 | 混漿泵 | BWSB8X6-13-55KW | 2 | 55KW |
7000米鉆井（2000hp）ZJ70鉆機固控系統設備配置表
| 序號 | 固控設備 | 固控設備型號 | 數量 | 單臺設備參數 |
|---|---|---|---|---|
| 1 | 液氣分離器 | BWZYQ1200 | 1 | 300~360m3/h |
| 2 | 點火裝置 | YPD-20/3 | 1 | |
| 3 | 泥漿振動篩 | BWZS104 | 4 | ≤150m3/h |
| 4 | 真空除氣器 | BWZCQ300 | 1 | ≤300m3/h |
| 5 | 除砂除泥一體機 | BWZJ104-2S12N | 1 | |
| 6 | 除砂泵 | BWSB8X6-13-55KW | 1 | 55KW |
| 7 | 除泥泵 | BWSB8X6-13-55KW | 1 | 55KW |
| 8 | 泥漿罐 | 50方x12具 | 12 | |
| 9 | 泥漿攪拌器 | BWJBQ15KW | 27 | 15KW |
| 10 | 泥漿槍 | BWNJQ80-3 | 18 | |
| 11 | 鉆井液離心機 | BWLWF450×842+BWLWF365 | 1+1 | |
| 12 | 液下供漿泵 | BW50YZ50-12 | 2 | |
| 13 | 射流混漿裝置 | BWSLH150-50 | 4 | |
| 14 | 剪切泵 | BWJQB6545-55KW | 1 | 55KW |
| 15 | 混漿泵 | BWSB8X6-13-55KW | 3 | 55KW |
9000米鉆井（3000hp）ZJ90鉆機固控系統設備配置表
| 序號 | 固控設備 | 固控設備型號 | 數量 | 單臺設備參數 |
|---|---|---|---|---|
| 1 | 液氣分離器 | BWZYQ1200 | 1 | 300~360m3/h |
| 2 | 點火裝置 | YPD-20/3 | 1 | |
| 3 | 泥漿振動篩 | BWZS104 | 5 | ≤150m3/h |
| 4 | 真空除氣器 | BWZCQ360 | 1 | ≤360m3/h |
| 5 | 除砂除泥一體機 | BWZJ104-3S16N | 1 | |
| 6 | 除砂泵 | BWSB8X6-14-75KW | 1 | 75KW |
| 7 | 除泥泵 | BWSB8X6-13-75KW | 1 | 75KW |
| 8 | 泥漿罐 | 50方x15具 | 15 | |
| 9 | 泥漿攪拌器 | BWJBQ15KW | 33 | 15KW |
| 10 | 泥漿槍 | BWNJQ80-3 | 24 | |
| 11 | 鉆井液離心機 | BWLWF450×1000+BWLWF365 | 1+1 | |
| 12 | 液下供漿泵 | BW50YZ50-12 | 2 | |
| 13 | 射流混漿裝置 | BWSLH150-50 | 4 | |
| 14 | 剪切泵 | BWJQB6545-55KW | 1 | 55KW |
| 15 | 混漿泵 | BWSB8X6-13-55KW | 3 | 55KW |
以上為3000-9000米鉆井工程中ZJ30-ZJ90鉆機固控系統設備基本配置表，因每個井場工程工況不同，系統配置將會有所不同，以上設備配置表僅供參考！詳細的鉆機固控系統配置方案，需要和正道能源技術工程師詳細溝通，給客戶提供詳細的固控系統配套方案圖和說明書。
