泥漿攪拌器按照不同分類標準可分為不同類型，目前主要有3中分類方式，按照減速機和電機傳動結構不同，可分為 渦輪蝸桿傳動式和斜齒輪傳動式2種；按照按照流體流向不同，泥漿攪拌器可分為渦輪式，推進式，槳式等3種；按照減速機和電機連接方式可分為：直連式和聯軸式2種；按照安裝方向不同，可分為臥式和立式兩種攪拌器等。了解泥漿攪拌器的分類和類型，能幫助我們根據不同工況情況，更好的做出泥漿攪拌器選型。

一、渦輪蝸桿泥漿攪拌器，斜齒輪泥漿攪拌器

泥漿攪拌器按照減速機和電機傳動結構不同，可分為渦輪蝸桿傳動式和斜齒輪傳動式2種：

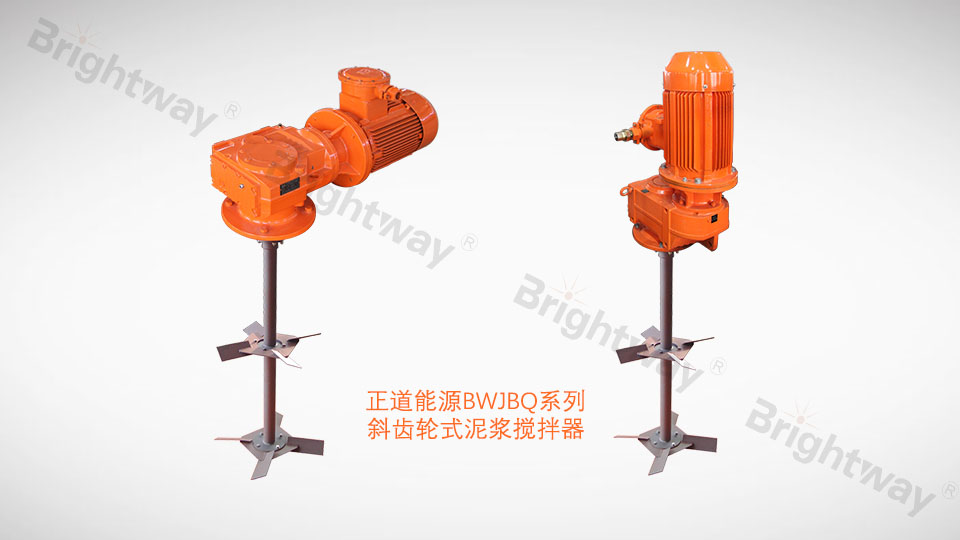

1.齒輪傳動式泥漿攪拌器

優點是傳動效率高，缺點是體積大，維修不方便。齒輪傳動也分為直接傳動和皮帶傳動。 傘齒輪傳動結構的攪拌器。其優點是結構簡單，但缺點較多。例如：由于傳動比的限制，要得到低轉速的泥漿攪拌器，必須通過皮帶輪再做一次較大的減速，結果不但效率低，而且體積較大。此種結構在泥漿攪拌器中已不多見。化工中常用的擺線齒輪傳動裝置已很少在泥漿攪拌器中采用，除了可靠性差以外，整個裝置高，容易在搬家過程中碰壞，故已極少用。帶傳動結構簡單、傳動平穩、造價低廉，當過載時發生打滑，起到保護電機的作用。減速器采用單級蝸桿減速器，結構尺寸小、重量輕、傳動平穩、噪音小、傳動功率大。

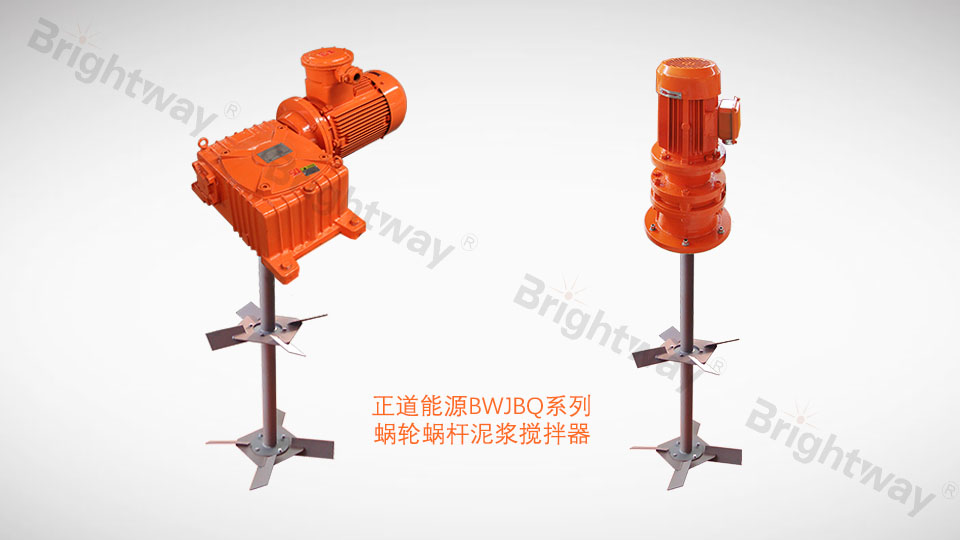

2.蝸輪蝸桿式泥漿攪拌器

當前用的仍然是蝸輪蝸桿傳動。蝸輪蝸桿直接傳動。蝸輪蝸桿傳動結構簡單，變速比大，可靠性高，在泥漿攪拌器中應用普遍。從美國進口的泥漿攪拌器幾乎全是蝸輪蝸桿直接傳動。蝸輪蝸桿皮帶傳動結構，雖然其體積較大，但具有軟傳動的特性，對保護電機過載很有好處。

二、渦輪式泥漿攪拌器，推進式泥漿攪拌器，槳式泥漿攪拌器

泥漿攪拌器按照流體流向不同把泥漿攪拌器分為渦輪式，推進式和槳式等3種。

1.渦輪式泥漿攪拌器

渦輪式泥漿攪拌器，是鉆井液攪拌環節中最常用的攪拌器類型，能有效完成幾乎所有的攪拌操作，并能處理黏度范圍很廣的流體。屬于低黏流體用攪拌器，渦輪式攪拌器可分為開式和盤式兩種。開式有平直葉、斜葉、彎葉等，盤式有圓盤平直葉、圓盤斜葉、圓盤彎葉等。開式渦輪常用的葉片數為2葉和4葉，盤式以6片最常見。渦輪式攪拌器有較大的剪切力，可使流體微團分散得很細，適用于低黏度到中黏度等黏度流體的混合、液–液分散、液–固懸浮。平直葉片剪切作用較大，屬剪切型攪拌器。彎葉是指葉片朝著流動方向彎曲，可降低功率消耗，適用于含有易碎固體顆粒的流體攪拌。

2.推進式泥漿攪拌器

標準推進式攪拌器有三瓣葉片，其螺距與槳直徑d相等。推進式攪拌器攪拌時流體的湍流程度不高，但循環量大推進式攪拌器結構簡單制造方便，常用于低黏度流體中，適用于黏度低流量大的場合，循環性能好剪切作用不大，屬于循環型攪拌器。推進式攪拌器的直徑較小，d/D=1/4—1/3，葉端速度一般為7—10m/s，最高可達15m/s。

3.槳式泥漿攪拌器

葉片由扁鋼制成，用焊接或螺栓固定在輪彀上，葉片數是2、3或4片，葉片形式可分為平直葉式和折葉式兩種。槳式攪拌器主要用于流體的循環，由于在同樣排量下，折葉式比平葉式的功耗少，故軸流槳葉使用較多。所謂軸流式槳葉，是指槳葉的主要排液方向與攪拌軸平行。槳式攪拌器也可用于高黏度流體的攪拌，促進流體的上下交換，代替價格高的螺帶式葉輪。槳式攪拌器的轉速一般為20—100r/min，最高黏度20Pa.s。

三、直連式泥漿攪拌器，聯軸式泥漿攪拌器

泥漿攪拌器按照減速機和電機連接方式可分為：直連式和聯軸式2種；

1.直連式泥漿攪拌器

直連式泥漿攪拌器又稱法蘭片攪拌器，是泥漿攪拌器中的一種，利用法蘭片連接，同心度更穩定。此類型采用的是直聯形式，不但解決了漏油和安裝不當造成的噪聲，振動問題，無需聯軸器，后續維修方便快捷，還大大的節約了成本。安裝簡易，使用方便。

2.聯軸式泥漿攪拌器

聯軸式泥漿攪拌器相比直連式泥漿攪拌器在連接方式上多了一個聯軸器，采用蝸輪蝸桿減速機，結構緊湊，嚙合性能好，工作可靠。防爆電機與減速機輸入軸通過彈性聯軸器直聯，而不采用皮帶傳動，因此泥漿攪拌波輪的轉速恒定。蝸輪蝸桿減速機與防爆電機組合，適宜在與野外惡劣條件下工作。 泥漿攪拌強度大，波及范圍寬，且從結構設計上避免了電機在啟動時電流過載的現象。

以上就是泥漿攪拌器的常見分類，采用不同的分類標準，泥漿攪拌器會有不同的類型，除此之外還可按照安裝方向不同，可分為臥式和立式兩種攪拌器等。無論哪一種泥漿攪拌器分類形式，最終都是為我們根據不同工況情況選型服務。泥漿攪拌器如何選型，可參考下一篇文章《泥漿攪拌器如何選型》。更多泥漿攪拌器信息可參考：泥漿攪拌器
