BWZYQ系列常壓式鉆井液液-氣體分離器是氣侵鉆井液初級脫氣的專用設備，主要用于清除氣侵鉆井液中直徑大約在≥φ3mm的大氣泡。本文將為大家介紹鉆井液氣分離器的內部構造和除氣的工作原理。

一、鉆井液氣分離器結構

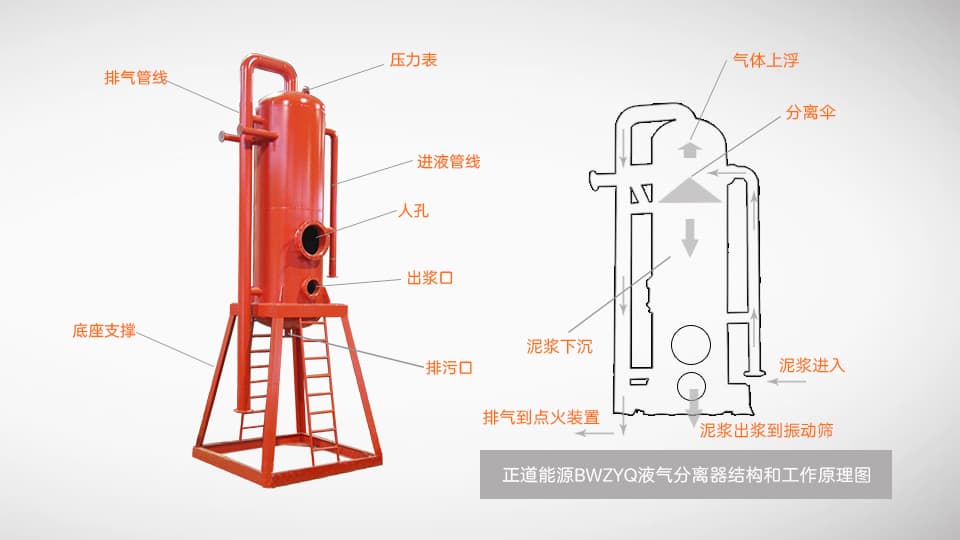

鉆井液氣分離器的結構主要包括罐體和管線兩大部分，罐體主要包括：主體，進液口，排氣口，分離板，排污口等組成，管線包括：進液管線，排液管線，排氣管線，點火管線等。

1.罐體結構

① 主體：罐體是液氣分離器的核心部分，通常采用耐壓、耐腐蝕的材料制成，以適應鉆井液的特性和工作環境。罐體的形狀多為立式或臥式，立式罐體在處理沉砂方面表現更優。

② 進液口：進液口是鉆井液進入分離器的入口，通常設計在罐體的上部或側面。進液口的直徑根據處理量的大小來確定，常見的進液口直徑有φ168mm等。

③ 分流傘：分流傘是罐體內部的重要部件，是固定連接在罐體的內側壁上，分流傘的傘邊直徑尺寸小于所述罐體的內徑尺寸，分流傘位于所述進液管頂端管口的下方，其作用是將鉆井液分散成薄層，增加氣體與液體的接觸面積，從而促進分離。

④ 排液口：排液口是分離后鉆井液排出的出口，通常設計在罐體的底部或側面。排液口的直徑也根據處理量的大小來確定，常見的排液口直徑有φ219mm等。

⑤ 排氣口：排氣口是分離后氣體排出的出口，通常設計在罐體的頂部。排氣口通過排氣管與防噴點火燃燒裝置相連，以確保分離出的氣體得到安全處理。通常和電子點火裝置相連，用于點燃分離出的氣體，確保安全處理。

⑥ 底部排污口：底部排污口用于排放罐體內的殘留鉆井液和沉砂，以保持罐體的清潔和分離效率。

⑦ 支撐結構：液氣分離器通常配備有支撐結構，如支架、吊耳等，用于固定和支撐罐體和管線，確保設備的穩定性和安全性。

2.管線結構

① 進液管線：進液管線連接節流管匯和液氣分離器的進液口，用于將含氣的鉆井液輸送至分離器內。

② 排液管線：排液管線連接液氣分離器的排液口和鉆井循環系統，用于將分離后的鉆井液輸送回循環系統。

③ 排氣管線：排氣管線連接液氣分離器的排氣口和防噴點火燃燒裝置，用于將分離出的氣體安全地排出并燃燒處理。

二、鉆井液氣分離器工作原理

鉆井液氣分離器的工作原理主要基于氣體與液體的不同密度和物理特性，液氣分離器是把液體和氣體之間分離的設備，其工作原理：氣侵鉆井液從分離器進液口切線進入分離器內，順內壁落在專門設計的一系列內擋板上，碰撞、增大暴露表面積，向下流動，造成紊流狀態，使氣體與鉆井液分離。游離氣體通過罐頂?shù)臍怏w出口排出，排氣管長度由現場確定及配備，并引到安全處，而脫氣后的鉆井液排入循環罐。

液氣分離器具體工作流程

鉆井液氣分離器通過一系列物理原理和設計巧妙的裝置，實現了鉆井液中氣體與液體的有效分離。

① 分流管與折流板：泥漿首先沖擊中部的分流管，使泥漿分散，并下落至一系列的折流板上。折流板的設計可以增加氣體與液體的接觸面積，促進分離。

② 進入分離器：當井內發生溢流時，地層中的氣體會不斷進入井筒。含氣的鉆井液通過節流管匯的節流閥控制流量后，經液氣分離器的進液管進入分離器總成上部。

③ 初次分離：鉆井液進入分離器后，首先會進行初次分離，使部分游離氣體從鉆井液中分離出來。

④ 多層分離板處理：經過初次分離后的鉆井液由上向下流經多層分離板。在分離板上，鉆井液被分離成薄層，使氣體暴露在鉆井液表面，氣泡破裂，鉆井液體和氣體得到進一步分離。

⑤ 氣體排出：分離出的氣體通過分離器頂部的排氣管排出，通常排往防噴點火燃燒裝置進行處理。

⑥ 鉆井液排出：除氣后的鉆井液經排液管排出分離器，進入鉆井循環系統繼續使用。

以上是鉆井液氣分離器的結構組成和整個除氣的工作原理及過程。更多關于液氣分離器相關設備信息，請參考：液氣分離器
