多層泥漿振動篩

多層振動篩是一種區別于傳統單層振動篩新型泥漿篩分設備。多層振動篩配置有2層或者3層篩網，每個篩網模塊化安裝，篩分面積更大是傳統振動篩的3倍以上，其配置有大功率激振電機，可快速高效地分離高粘度高比重的泥漿，其篩分精度更高。

正道能源BWZSQ系列多層振動篩，配置有2套3.5KW大功率激振電機，16-24張模塊篩網，每個篩網模組是傳統篩網的四分之一，具有超大過濾面積的同時，可減少篩網損壞更換的成本；篩網過濾面積達9個多平米，處理量可達180方每小時；可過濾15~425微米固體顆粒；可替代傳統振動篩/除砂器/除泥器，實現三級一體分離。正道能源BWQZS多層泥漿振動篩可廣泛應用到石油鉆井固控，天然氣鉆井固控，煤層氣鉆井固控等領域。能快速有效地分離高比重泥漿，提升鉆井液循環速度?？蛻艨筛鶕J20-90不同規格鉆機來選配。

正道能源多層振動篩優勢

正道能源BWQZS系列多層振動篩是由大功率激振電機，模塊化篩網，氣囊壓緊篩網裝置，品牌電控系統，液壓升降裝置及篩箱本體等組成。振動篩整體強度大，可承受高強度激振力，結實耐用。可快速高效地分離高粘度高比重泥漿。

大功率激振電機

80KN 大激振力，高強度鋁合金材質，力質比遠大于一般電機，軸承加入“終身”潤滑油，可實現3000-5000小時超長工作時間；

模塊化篩網

單塊篩網重量更輕，掛鉤式設計，大大地縮短篩網更換時間，絲網采用日本進口材質，使用壽命更長，平均使用壽命≥1000小時。

氣動壓緊裝置

氣動控制元器件集成在一個操作柜中，充氣、放氣一鍵式操作，有氣體單向控制閥防止氣體回流。

品牌電控柜

品牌防爆電控系統，防爆更耐腐電氣元件放在振動篩后側，減少振動對電氣元件的影響。

液壓升降裝置

液壓升降裝置舉升重量比普通升降裝置提升 200%，耐腐蝕性提升500%?？蓪崿F(xiàn)快速自由調節，不跑漿。

正道能源多層振動篩技術參數

正道能源BWQZS系列多層泥漿振動篩規格包括：BWQZS216型，BWQZS324型等2種常規型，具體參數規格參見下方技術參數表。

參數名稱	BWZSQ324	BWZSQ216
處理量	180m3/h（40目）	180m3/h（40目）
電機功率	2×3.5kw(2×4.7HP)	2×3.5kw(2×4.7HP)
分離級別	15-425μm	47-425μm
雙振幅	≥6.5mm	≥6.5mm
過濾面積	9.52㎡	6.35㎡
篩網規格	650×620×24張	650×620×16張
規格尺寸	3250x1865x1750 mm	3250x1865x1650 mm
單篩重量	3350kg	3200kg

鉆井液振動篩（泥漿振動篩）

鉆井液振動篩是用于鉆井泥漿凈化系統一級固控設備，是用來篩分鉆井液中75微米以上顆粒的重要設備，在石油鉆井固控領域中，其可實現單聯、雙聯或三聯組合使用，也可使用于泥漿清潔器的底流振動篩用。鉆井液振動篩具有振動強度高、篩分精度高、篩分面積大等特點 被廣泛應用于石油鉆井，非開挖水平定向穿越，煤層氣鉆井，頁巖氣鉆井，河道淤泥環保等泥漿凈化處理領域。

正道能源BWZS系列鉆井液振動篩，具有自主知識產權，規格型號齊全，質量可靠，可根據客戶的需求設計生產雙層、單臺、雙聯或三聯等鉆井液振動篩。相同泥漿環境條件下，處理量較同類型產品提升30%?？蓮V泛應用到油田鉆井固控、非開挖泥漿回收、污泥污水處理等領域。

正道能源鉆井液振動篩優勢

正道能源BWZS系列鉆井液振動篩 所有振動篩篩型都經過了有限元分析，優化結構設計，篩體結構更結實更耐用；工藝上可采用酸洗，鈍化，熱鍍鋅等制造工藝，大大提高了產品在使用中的生命周期。配置有品牌激振電機，優質符合材質篩網，優質篩箱升降裝置，品牌電控電器元件等，易損配件和國際品牌通用互換。BWZS系列鉆井液振動具有8.5G高強激振力，篩分精度更高；篩網面積大，處理量更大大；直線運動軌跡，給料均勻，不糊篩孔，減少篩面磨損，分離效果好。

品牌高強激振電機

著名品牌高強激振強度振動電機，可有效篩分高粘度高比重泥漿。

2.73m2超大過濾篩面

配制3-4 張復合材質篩網2.73m2超大篩面，泥漿處理量比同類提升30%。

高品質篩箱升降裝置

配置高品質升降裝置可實現快速自由調節篩箱角度，防止浪費泥漿。

品牌電控電氣元件

品牌防爆電控，電氣元件選用施耐德或西門子安全耐用。

優質橡膠彈簧

優質橡膠彈簧，噪音低比傳統鋼彈簧更耐低溫更耐用。

正道能源鉆井液振動篩技術參數

正道能源BWZS系列鉆井液振動篩所型號規格齊全，包括：單層泥漿振動篩，雙層泥漿振動篩，多層泥漿振動篩；雙聯泥漿振動篩，三聯泥漿振動篩，多聯泥漿振動篩；低頻泥漿振動篩，中頻泥漿振動篩，高頻泥漿振動篩、變頻泥漿振動篩等。具體鉆井液振動篩參數規格參見下方技術參數表。

產品型號	BWZS104	BWZS103	BWZS70-3P	BWZS85-2P
處理量	≤150m3/h(660GPM)	≤120m3/h(528GPM)	≤120m3/h(528GPM)	≤80m3/h(352GPM)
電機功率	1.86kw(2.5hp)×2(MT)	1.5kw(2.0hp)×2(OLI)	1.72kw(2.3hp)×2(OLI)	1.2kw(1.6hp)×2(OLI)
激振強度	≤8.5Gs	≦8.0 Gs	≦8.0 Gs	≦7.0 Gs
篩箱調節	-1 °~+5°	-1 °~+5°	-1 °~+5°	-1 °~+3°
篩網材料	復合材料/金屬框架		金屬框架
篩網尺寸mm	585×1165	585×1165	700×1250	850×1250
篩網數量	4pcs	3pcs	3pcs	2pcs
篩網面積	2.73㎡ (30ft2)	2.1㎡ (23.5ft2)	2.63㎡ (29.2ft2)	2.1㎡ (23.5ft2)
重量 kgs	1480	1320	1400	1250
外形尺寸mm	2950×1690×1420	2370X1690X1420	2870x1772x1400	2440x1772x1400

產品型號	BWZS208	BWZS206	BWZS103K	BWZS103D
處理量	≤150m3/h (660GPM)	≤120m3/h (528GPM)	≤120m3/h (528GPM)	120-300m3/h
電機功率	1.94kw(2.6hp)×2(MT)	1.72kw(2.3hp)×2(OLI)	1.5kw(2.0hp)×2(OLI)	1.5kw(2.0hp)×2(OLI)
激振強度	≦8.5 Gs	≦8.0 Gs	≦8.0 Gs	≦8.0 Gs
篩箱調節	-1 °~+5°	-1 °~+5°	-1 °~+5°	-1 °~+5°
篩網材料	復合材料/金屬框架		不銹鋼縫隙/聚氨酯	不銹鋼
篩網尺寸mm	585×1165	585×1165	585×1165	630×1165
篩網數量	8pcs（雙層）	6pcs（雙層）	3pcs	3pcs
篩網面積	5.46㎡ (58.4ft2)	4.2㎡ (47.0ft2)	2.1㎡ (29.2ft2)	2.2㎡ (24.6ft2)
重量	2000 kgs	1800 kgs	1395 kgs	1600 kgs
外形尺寸mm	2950x1690x1500	2370x1700x1500	2370x1690x1420	2027X1685X1611

泥漿清潔器（除砂除泥器）

泥漿清潔器是鉆井泥漿的二、三級固控設備，它是將除砂旋流器和除泥旋流器以及底流振動篩合三為一，也被稱作除砂除泥一體機，除砂除泥器。泥漿清潔器的旋流器組由1—3個高耐磨聚氨酯除砂旋流器和8—16個高耐磨聚氨酯旋流器呈組合排列，有效去除15-75μm的固相顆粒；泥漿清潔器是鉆井泥漿進行二、三級固相控制的理想選擇高效清潔器設備。除砂除泥一體機結構緊湊、占用空間面積小、功能強大，具有更高的清洗功能和除砂、除泥功能，由于底流篩過濾面積的增大，使得過濾下來的渣料更為干燥、方便運輸。

正道能源BWZJ系列泥漿清潔器（除砂除泥一體機）除砂除泥多種組合，規格型號齊全，能快速有效15-75μm的固相顆粒，可廣泛應用到石油鉆井固控，非開挖工程泥漿處理等領域，還可針對不同行業泥漿處理要求，定制除砂除泥器類型和規格。自主設計，自主生產，交貨期短，完善的售后服務。

正道能源泥漿清潔器優勢

正道能源BWZJ系列泥漿清潔器配置有：高耐磨聚氨酯旋流器，大激振力底流篩，高品質防爆電控和升降裝置，泥漿清潔器結構緊湊、安裝靈活、拆卸方便、核心易損件少，維護成本更低。泥漿清潔器直線運動軌跡，給料均勻，不糊篩孔，減少篩面磨損，分離效果好。

高品質旋流器

高鉻鑄鐵或純聚氨酯材質旋流器，耐磨壽命更長，維護成本更低。

噴嘴設計防堵

旋流器出口采用噴嘴設計，顆粒迅速排出，減少堵塞概率。

高強激振底流篩

高強激振力底流振動篩能快速篩分高粘度高比泥漿。

高品質升降裝置

配置高品質同步升降裝置可實現快速自由調節篩箱角度，不跑漿。

品牌防爆電控

品牌防爆電控系統，電氣元件選用施耐德或西門子安全耐用，防爆更耐腐，

正道能源泥漿清潔器技術參數

正道能源BWZJ系列泥漿清潔器規格包括：BWZJ104-3S16N型，BWZJ104-2S12N型，BWZJ103-2S12N型，BWZJ70-3S16N，BWZJ103-1S8N型，以及特殊定制類型等。具體參數規格參見下方技術參數表。

型號	BWZJ104-2S12N	BWZJ103-2S12N	BWZJ103-1S8N	BWZJ70-3S16N
處理量	≤240m3/h(1056GPM)	≤240m3/h(1056GPM)	120m3/h(528GPM)	≤360m3/h(1584GPM)
底流篩型號	BWZS104	BWZS103	BWZS103	BWZS70-3P
除砂旋流器	2×10″ (250mm)	2×10″ (250mm)	1×10″ (250mm)	3×10″ (250mm)
除泥旋流器	12×4″ (100mm)	12×4″ (100mm)	8×4″ (100mm)	16×4″ (100mm)
匹配砂泵	55kw (73hp)	55kw (73hp)	30kw (40hp)	75kw (100hp)
電機功率	1.86kw(2.5hp)×2(MT)	1.5kw(2.0hp)×2(OLI)	1.5kw(2.0hp) ×2(OLI)	1.5kw(2.0hp)×2(OLI）
激振強度	≤8.5Gs	≦8.0Gs	≦8.0 Gs	≦8.0Gs
篩箱調節	-1°~+5°	-1°~+5°	-1°~+5°	-1°~+5°
篩網材料	復合材料/金屬框架	復合材料/金屬框架	復合材料/金屬框架	金屬框架
篩網尺寸mm	585×1165 mm	585×1165 mm	585×1165 mm	700×1250 mm
篩網數量	4pcs	3pcs	3pcs	3pcs
篩網面積	2.73㎡ (30ft2)	2.1㎡ (23.5ft2)	2.1㎡ (23.5ft2)	2.62㎡ (29.2ft2)
篩網目數	API 120/150/175	API 120/150/175	API 120/150/175	API 120/150/175
重量	1980 kg	1768 Kg	1792Kg	2230 Kg
外形尺寸mm	2615×1965×2240	2030×1965×2240	2030×1965×1585	2403x1965x2240

正道能源泥漿清潔器應用場景

正道能源BWZJ系列泥漿清潔器可廣泛應用到石油鉆井固控，天然氣鉆井固控，煤層氣鉆井固控，非開挖定向鉆泥漿回收，盾構頂管泥水分離等領域。能快速有效15-75μm的固相顆粒，提升鉆井液循環速度?？蛻艨筛鶕J20-90不同規格鉆機來選配。

鉆井液離心機（固控離心機）

鉆井液離心機（固控離心機）是鉆井泥漿固控系統中的五級固控設備，是利用離心沉降分離原理對鉆井液中的懸浮液進行分離，是鉆井領域和環保廢舊泥漿處理領域中平衡鉆井液粘度及比重，回收鉆井液中的重金石粉，固相顆?？刂频闹匾O備，主要分離鉆井液中2~5μm，5~7μm的固相顆粒。

正道能源BWLW系列鉆井液離心機，結合國外石油鉆井領域離心分離技術，集國內外離心機制造優勢，重點突破離心機動平衡和推進工藝處理問題。離心機制造采用酸洗、鈍化、熱鍍鋅工藝，為鉆井離心機使用壽命大大延長，正常使用條件下達數年防腐的效果。

正道能源鉆井液離心機優勢

正道能源BWLW系列鉆井液離心機配置有：2205雙相不銹鋼轉鼓，SKF軸承，耐磨合金螺旋推進器，品牌電機和電控系統，高強度復合材質減震，以及采用先進的鈍化/熱鍍鋅制造工藝，防腐耐磨，使用壽命更長。易損配件和國際品牌通用互換。操作方便、處理量大、效果好、故障率低。

BWLW系列VFD變頻類離心機轉鼓轉速可在設計范圍內無級調速，重晶石回收率可達 90% 以上。主要適用于泥漿密度變化大、工況復雜，需要通過調整離心機運行參數達到理想處理效果的場合，如頁巖氣井及高溫高壓井等工況復雜的場合。

雙相不銹鋼轉鼓

離心機轉鼓采用2205 雙相不銹鋼材質，采用離心澆鑄工藝，轉鼓總成部件均采用SS316L不銹鋼材質。

螺旋推料器耐磨合金

螺旋推料器采用耐磨合金材質，更耐磨更防腐，使用壽命更長，嚴格通過動平衡測試。

排渣口耐磨合金保護

推進器的分流口以及轉鼓的排渣口采用易于更換的耐磨合金套保護，使用壽命長，便于維修更換。

品牌電控雙重保護

電控選用優質變頻控制，電氣元件采用施耐德或西門子，帶有電流過載保護和機械限位開關雙重保護。

正道能源鉆井液離心機技術參數

正道能源BWLW系列鉆井液離心機主要LW355、LW365、LW450、LW520、LW650、LW760等六種類型，驅動方式有工頻離心機和VFD變頻離心機兩大類，低速離心機、中速離心機、高速離心機及高速變頻離心機四種不同轉速類型。支持特殊行業離心機定制，具體離心機參數規格參見下方技術參數表。

型號	BWLW450X842N	BWLW450X1250N	BWLW355X1250N	BWLW365G	BWLW365G/VFD
轉鼓直徑	450mm	450mm	355mm	365mm	365mm
轉鼓長度	842mm	1000mm	1250mm	1250mm	1250mm
轉速可調	1800rpm	2200rpm	3200rpm	2200-3900rpm	2200-3900rpm
分離因素	815G	1220G	2035G	3109G	3109G
分離粒經	5~7μm	5~7μm	2~5μm	2-5μm	2-5μm
電機功率	22Kw-4p	30Kw-4p	30Kw-4p	37Kw-4p	37Kw-4p
輔電機功率	5.5Kw-4p	7.5Kw-4p	7.5Kw-4p	7.5Kw-4p	7.5Kw-4p
最大處理量	≤40m3/h	≤60m3/h	≤40m3/h	≤40m3/h	≤40m3/h
重量	2950	3150	2850	2950	2950
外形尺寸mm	2380x1560x1350	2540x1560x1350	2810x1490x1350	3412x1600x1875	3412x1600x1875

型號	BWLW520-2080	BWLW650B	BWLW760G
轉鼓直徑 (mm)	520	650	760
轉鼓長度	2080	2200	3192
轉速可調(r/min)	3000	2800	2650
分離因素	2610	2851	3000
分離粒經（μm）	2–5	2–5	2–5
電機功率((kw)	45	75	132
輔電機功率	18.5	22	37
最大處理量(m3/h)	10–30	30-60	≤118
重量	5000	6800	約12000
外形尺寸	4537x1248x1429	4583x1583x1710	6800x1930x2040

鉆屑甩干機

鉆屑甩干機是一種單級連續工作的臥式刮刀卸料離心機，是油田油基鉆屑不落地處理的一種重要設備。主要主要用于鉆井泥漿處理中油基泥漿和復合基泥漿的鉆屑干燥。其工作原理為：通過其內部高速旋轉的篩藍來過濾來自鉆機固控系統處理后的廢棄鉆屑，剝離鉆屑中的固液兩相，從而實現井場鉆屑廢漿達到固液分離。

正道能源BWLS系列鉆屑甩干機，每個可更換的選擇部件都通過嚴格的動平衡測試，不影響更換部件后的整機平衡性。900RPM高轉速可達420G分離因數，能有效分離2-3mm粒徑鉆屑和回收鉆屑中的油質成分，處理能力40噸每小時左右，處理完鉆屑含油率5%以下。

正道能源鉆屑甩干機優勢

正道能源BWLS系列鉆屑甩干機優勢：硬質合金材質螺旋卸料刮刀，SS316材質縫隙篩藍，國產品牌瓦軸、哈軸或進口品牌SKF軸承，獨立的油路冷卻系統，加厚加重高鋼板材甩干機筒體，中船重工或德州恒力品牌電機；西門子、施耐德或ABB品牌電氣件，中國合隆或中國華榮防爆品牌電控等。

合金螺旋刮刀高耐磨

硬質合金材質螺旋刮刀高耐磨，下料順暢，使用壽命長。

不銹鋼縫隙篩藍

甩干機縫隙篩藍SS316材質，結實耐用可防腐蝕；最低可有效分離2-3mm粒徑鉆屑。

高壓空氣風刀防堵漏

高壓空氣風刀，產生高壓水墻，能有效解決鉆屑糊住篩藍問題，實現連續工作。

獨立油路冷卻系統

配置獨立油路冷卻系統，可滿足高溫環境使用需求；

加厚加重高鋼筒體

甩干機筒體采用加厚加重高鋼板材，高耐磨，抗腐蝕，長壽命；

品牌電機

鉆屑甩干機選用中船重工或德州恒力等品牌電機作為動力來源。

品牌電控柜系統

甩干機選用品牌電控西門子、施耐德或ABB品牌電氣件，中國合隆或華榮防爆品牌電控。

鉆屑含油率5%以下

可有效分離2-3mm粒徑鉆屑，處理后的鉆屑含油率5%以下

正道能源鉆屑甩干機技術參數

正道能源BWLS系列鉆屑甩干機，有BWLS1600型和BWLS800型兩種規格，具體甩干機參數規格參見下方技術參數表。

型號	BWLS1600	BWLS800
處理能力（T/h）	40-50 T/h	25-30 T/h
轉數 (r/min)	0-900 r/min或900r/min	0-1100 r/min或1100r/min
分離因素 (G)	420G	390G
篩藍縫隙	≥0.2mm
工作噪音 (dB)	≤85dB
外形尺寸	2855×2150×2050mm	2250×1600×2050mm
重量 (kg)	6000kg	2900kg

污泥真空泵（鉆屑輸送泵）

污泥真空泵，又叫固體輸送泵或鉆屑輸送泵, 是一種高載荷強吸力的氣動真空輸送泵。其通過氣動形成真空進行抽吸, 然后轉換成正壓進行物料排放的一種真空泵。能夠抽吸固體，粉體，液體和固液混合物等多種不同物料的輸送。其獨特的結構設計，腔體內無旋轉部件，使其能夠在最艱苦的環境作業，且維修率低，可高速輸送固相超過80% 的物料和高比重物料。 常用于鉆井巖屑的輸送，含油污泥的輸送，清罐作業，廢棄物抽吸遠距離輸送，以及礦物和廢棄物輸送等，用途非常廣泛。

正道能源BWVP系列污泥真空泵，可輸送的物料有：振動篩排出的鉆屑；廢棄泥漿、鉆屑、尾漿；泥漿坑內的污泥、油泥清理；罐底油泥、尾渣的清理；散裝罐和筒倉的物料輸送；有害廢棄物的清理；砂子，細砂等固體顆粒；運輸船艙底沉積物的清理；糞便類、地下污水管網的混合物；硅藻土；

正道能源污泥真空泵優勢

正道能源BWVP系列污泥真空泵自吸能力強，輸送距離遠，吸入距離長達50米，排出距離達500米，能夠輸送的固體物料粒徑最大50mm或75mm，可輸送混合液含固量高達80%；輸送的物料廣泛，從液體，混合液，到固體都能夠輸送。

可吸入距離達50米

自吸能力強，可吸入距離達50米，可輸送50 mm或75 mm粒徑固體物料或含固量80%的混合液。

可排出距離達500米

輸送物料廣泛，可輸送液體固體，混合液體，輸送距離遠，物料可排出距離達500米。

氣動工作無易損件

腔體內無轉動部件，不易磨損，使用壽命長；氣動工作，無需電源，可滿足防爆使用要求。

可移動設計 行業適用廣

真空泵的底座可移動設計結構緊湊，體積小巧，方便現場靈活施工。行業適用性更廣。

正道能源污泥真空泵技術參數

正道能源BWVP系列污泥真空泵有BWVP400型，BWVP550型，BWVP750型等三種類型，污泥真空泵選型有可移動便捷式和裝箱式兩種可選。污泥真空泵本身沒動力來源，需要配套相對應的空壓機，空壓機客戶可自備或選配。具體型號參數如下表所示：

BWVP系列污泥真空泵技術參數

型號	BWVP750	BWVP550	BWVP400
最大輸送量	40m3/h	20m3/h	10m3/h
進出料口直徑	4”	4”	3”
真空度	85kPa	85kPa	85kPa
最大吸入距離	50m	50m	50m
最大排放距離	1000m	500m	500m
物料最大含固量	80%	80%	80%
輸送物料最大粒度	75mm	50mm	50mm
氣壓要求	550kPa-785kPa	550kPa-690kPa	550kPa-690kPa
供氣量需求	17m3/min	8m3/min	4.3m3/min
外形尺寸	2451×1576×2150mm	1600×1250×1680mm	1534×785×1475mm
重量	1375kg	465kg	255kg

空壓機技術參數（選配或客戶自備）

型號	BWFB-120A	BWFB-60A	BWFB-50A
名稱	90Kw防爆空壓機	45Kw防爆空壓機	37Kw防爆空壓機
適配真空泵	BWVP750	BWVP550	BWVP400
容積流量	17m3/min	8.2m3/min	4.8m3/min
排氣壓力	0.8Mpa	0.7Mpa	0.7Mpa
電機功率	90Kw	45Kw	37Kw
噪音	≤75dB	≤70dB	≤70dB
電機轉速	2990rpm	2900rpm	2900rpm
排氣接口	DN65	G1 1/2”	G1 1/2”
外形尺寸	2480x1715x2020mm	1500x1010x1320mm	1460x980x410mm
重量	3300Kg	780Kg	600Kg
備注	電源：380V/50Hz； 冷卻方式：風扇冷卻； 防護等級：IP54； 防爆等級：Exd II BT4

泥漿攪拌器（鉆井液攪拌器）

泥漿攪拌器是鉆井泥漿固控系統中泥漿混漿攪拌的重要設備，其主要用于鉆井液的攪拌混合，保持鉆井液的均勻性并使固相顆粒懸浮，以防鉆井液固相顆粒在其泥漿罐中沉積，以保持循環鉆井液性能穩定。泥漿攪拌器根據安裝方式可分為：臥式泥漿攪拌器和立式泥漿攪拌器。按照減速機類型可分為：蝸輪蝸桿式泥漿攪拌器，斜齒輪式泥漿攪拌器；根據電機和減速機鏈接方式可分為：直連式泥漿攪拌器，聯軸式泥漿攪拌器。

正道能源BWJBQ系列泥漿攪拌器，型號規格齊全，包括：臥式和立式泥漿攪拌器； 直連和聯軸式泥漿攪拌器，；蝸輪蝸桿式和斜齒輪式泥漿攪拌器；泥漿攪拌器功率從2.2KW覆蓋到22KW；攪拌器攪拌軸及攪拌葉輪可定制，攪拌軸有碳鋼和不銹鋼，葉輪有單葉輪和雙葉輪等。正道能源BWJBQ系列泥漿攪拌器可廣泛應用到鉆井泥漿罐混漿，泥漿站泥漿池混漿，藥品罐混液，

正道能源泥漿攪拌器優勢

正道能源BWJBQ系列泥漿攪拌器配置有品牌電機和減速機，采用高壓無氣噴涂設備施工，經過底漆、中漆、面漆等工序達到外觀精美及防腐效果。攪拌軸及攪拌葉輪通過打磨酸洗、助鍍、熱浸鋅、鈍化，精細打磨處理，大大提高了使用壽命及防腐效果。運行平穩，運行噪音小，使用壽命長，易損部件少，性價比高。

加厚外殼，品牌電機

品牌電機，2.2kw-22kw功率可選；防爆非防爆可選；加厚外殼，一體成型，防腐更耐用；

品牌減速機

減速機蝸輪蝸桿式和斜齒輪式可選，品牌減速機，承受力大，高效節能，使用壽命更長

聯軸器搭配可定制

攪拌器和電機連接形式直連式和聯軸式可選；聯軸器搭配可定制；不同規格搭配不同聯軸器。

攪拌軸可定制

攪拌軸和葉輪材質碳鋼和不銹鋼可選，葉輪單葉輪雙葉輪可選；攪拌均勻，耐磨防腐蝕；

正道能源泥漿攪拌器技術參數

正道能源BWJBQ系列泥漿攪拌器型號包括：JBQ2.2, JBQ3, JBQ5.5, JBQ7.5, JBQ11, JBQ15, JBQ22等，減速機類型為蝸輪蝸桿和斜齒輪兩種，具體泥漿攪拌器參數規格參見下方技術參數表。

型號	功率	減速機	葉輪直徑	外形尺寸
BWJBQ2.2	2.2kw	蝸輪蝸桿	350mm	350x270x335mm
BWJBQ3	3kw	蝸輪蝸桿/斜齒輪結構	350mm	420x330x375mm
BWJBQ5.5	5.5Kw	蝸輪蝸桿/斜齒輪結構	600mm	870×600×560mm
BWJBQ7.5	7.5Kw	蝸輪蝸桿/斜齒輪結構	750/750mm	906×600×560mm
BWJBQ11	11Kw	蝸輪蝸桿/斜齒輪結構	850/750mm	1075×650×630mm
BWJBQ15	15Kw	蝸輪蝸桿/斜齒輪結構	950/850mm	1170×720×685mm
BWJBQ18.5	18.5kw	蝸輪蝸桿/斜齒輪結構	950/850mm	1270×1000×727mm
BWJBQ22	22kw	蝸輪蝸桿	1000/950mm	1270×1000×727mm

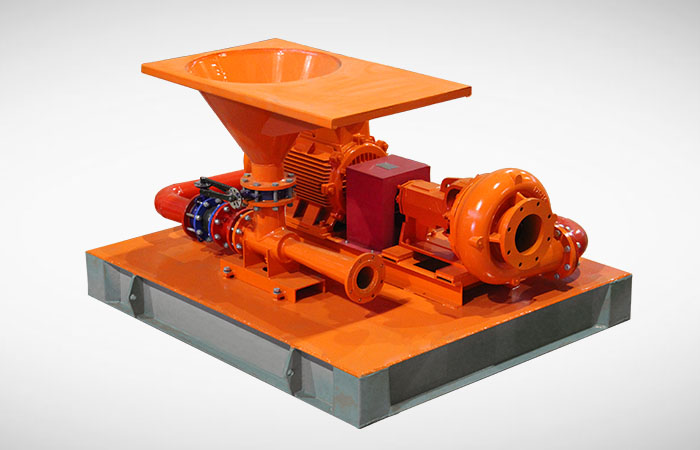

射流混漿裝置

射流混漿裝置由一臺砂泵和一臺射流式混合漏斗用管匯閥門聯接安裝在一個底座上組成，射流混漿裝置主要被用來配制或增加鉆井液總量，改變鉆井液密度、粘度、失水，是加重鉆井液專用油田設備之一。鉆井泥漿處理過程中需要將鉆井液材料（膨潤土，重晶石粉等）和相應的化學添加劑（聚合物等）投入鉆井液循環罐中，射流混漿裝置起到剪切和混合大量塊狀化學藥劑，讓其充分分散和鉆井液均勻混合，以避免造成鉆井液材料和化學添加劑大量沉淀或團聚。射流混合漏斗通常應用到石油鉆井固控混漿射流，非開挖工程領域泥漿混合射流等。

正道能源BWSLH系列射流混漿裝置，集剪切與混漿于一體，可取代傳統的混漿及剪切裝置實現多功能工作，其中，剪切雙射流混漿裝置為正道能源公司發明專利產品，該裝置可代替?zhèn)鹘y(tǒng)的剪切泵，以降低客戶使用成本及安裝空間，能夠有效的對高分子聚合物，黏土，膨潤土以及塊狀或大顆粒藥劑進行快速剪切，提升用戶使用的效率和節約使用成本。

正道能源射流混漿裝置優勢

正道能源BWSLH系列射流混漿裝置配置有：大口徑進料漏斗，優質文丘里管線，高品質砂泵，選型規格多，具有混漿能力大，能耗小，效率高，藥品剪切效果理想，皮實耐用，性能安全可靠，移運方便等優點。

大口徑進料漏斗

射流混漿漏斗進料口口徑大，填料方便，漏斗入口有分切裝置，進料均勻。

優質文丘里管線

優質文丘里管線，泥漿流速大，藥劑輸送快，不堵漏，混漿迅速。

高品質砂泵

配置高品質砂泵，精鑄工藝制造，性能優良，運行可靠，流量大。

多規格可選

射流漏斗規格全，單射流 雙聯射流 帶剪切功能射流可選。支持定制。

正道能源射流混漿裝置技術參數

正道能源BWSLH系列射流混漿裝置型號包括：BWSLH155，BWSLH154，BWSLH153，BWSLH125等，漏斗類型包括：單射流和雙射流混漿裝置；獨立撬座式射流混漿裝置和一體組合式，具體射流混漿裝置規格參見下方技術參數表。

型號	BWSLH155	BWSLH155	BWSLH154	BWSLH153	BWSLH125
匹配砂泵	BWSB8×6-14J(75Kw)	BWSB8×6-13J(55Kw)	BWSB6×5-13J(45Kw)	BWSB5×4-13J(30Kw)	BWSB4×3-11J(15Kw)
處理量	280m3/h	240m3/h	180m3/h	120m3/h	60m3/h
工作壓力	0.25~0.40Mpa	0.25~0.40Mpa	0.25~0.40Mpa	0.25~0.40Mpa	0.25~0.40Mpa
進口尺寸	150mm	150mm	150mm	150mm	100mm
噴嘴尺寸	50mm	50mm	40mm	35mm	25mm
漏斗尺寸	750×750mm	750×750mm	650×650mm	600×600mm	500×500mm
配料速度	≤150Kg/min	≤120Kg/min	≤100Kg/min	≤60Kg/min	≤40Kg/min
泥漿密度	≤2.8g/cm3	≤2.8g/cm3	2.4g/cm3	≤2.0g/cm3	≤1.5g/cm3
泥漿粘度	≤120s	≤120s	≤100s	≤80s	≤60s

液氣分離器

液氣分離器是氣侵鉆井液初級脫氣的專用設備，液氣分離器是與節流管匯配套使用，用于脫離鉆井液中游離氣體，可應用于欠平衡鉆井和含硫化氫氣體的鉆井液處理。清除氣侵鉆井液中直徑大約在≥φ3mm的大氣泡。這些大氣泡是指大部分充滿井眼環空某段的鉆井液中的膨脹性氣體，若不除掉，容易引起井涌，甚至噴出鉆盤表面。液氣分離器能有效防止有害氣體的侵蝕，保證人機安全生產。發生氣侵的鉆井液的比重、粘度會大幅度的偏離正常參數，不能滿足鉆井要求，嚴重時將引起井涌、甚至發生井噴事故；液氣分離器與電子點火燃燒裝置聯合使用可對氣侵鉆井液進行有效的處理。

正道能源BWZYQ系列液氣分離器型號規格齊全，可滿足ZJ20-90鉆井固控系統需要，和點火裝置配合，可有效清除鉆井液中H2S及其他有害氣體，保證鉆井工程人機安全。

正道能源液氣分離器優勢

正道能源BWZYQ系列液氣分離器罐內設有氣體分離專用通道，氣體排空通暢，氣體分離效率高；采用高壓無氣噴涂施工，罐體高度防腐蝕，使用壽命長；占地面積小，外觀美。

加裝緩沖擋板

供液管各彎角處均安裝有緩沖裝置并加裝可更換耐沖擊擋板；

專用氣體分離通道

罐內設有氣體分離專用通道，氣體排空通暢，提高了氣體的處理效率。

液位恒定罐內無積砂

采用底部排液排污來控制工作液面高低，以保證分離器內液位恒定，解決了罐內積砂問題。

特種材料罐體

罐體采用特種材料進行制造和處理，可防止氣體中的硫化氫氣體對設備的損壞。

正道能源液氣分離器技術參數

正道能源BWZYQ系列液氣分離器常規型號包括 BWZYQ800，BWZYQ1000，BWZYQ1200，有立式液氣分離器和臥式液氣分離器兩種類型，具體液氣分離器參數規格參見下方技術參數表。

型號	BWZYQ800	BWZYQ1000	BWZYQ1200
直徑 (mm)	800mm	1000mm	1200mm
處理量	180-240 m3/h	260~320m3/h	300~360m3/h
設計壓力	1.6-6.4 Mpa	1.6-6.4 Mpa	1.6-6.4 Mpa
壁厚 (mm)	10mm/其他	10mm/其他	10mm/其他
進液管	4”	4″	5″
出液管	10”	10″	10″
排氣管	6”	8″	8″
重量 (kg)	1800 Kg	2000Kg	2500Kg
尺寸 (mm)	2000×2000×5070mm	2000×2000×5860mm	2200×2200×6634mm
認證	GB150/ASME
